차량 도어의 빔 구조 – 사고 시 탑승자 보호를 위한 숨은 기술

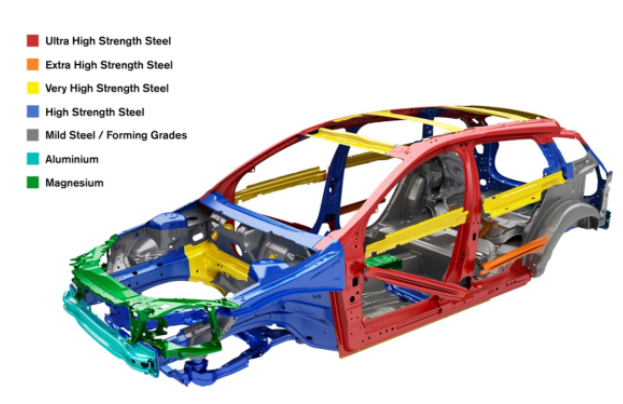

출처: media.volvocars / XC60



자동차를 탈 때, 우리는 문을 열고 닫는 일을 아무렇지 않게 합니다.

하지만 그 ‘문’, 즉 차량 도어 안에는 우리의 생명을 지켜주는 중요한 구조물이 숨겨져 있다는 사실, 알고 계셨나요?

오늘은 측면 충돌 사고에서 생명을 지켜주는 ‘도어 임팩트 빔(측면 충격 흡수 빔)’에 대해 알아보겠습니다.

---

1. 왜 도어 구조가 중요한가요?

측면 충돌 사고는 정면 충돌보다 충격 흡수 공간이 적기 때문에, 탑승자의 부상 위험이 매우 높습니다.



출처:유튜브/IIHS

도어는 단순한 패널이 아니라, 탑승자를 위한 최전방 방패입니다.

특히 T자형 충돌이나, 고속도로에서의 측면 사고는 에너지가 그대로 실내로 전달되기 쉽기 때문에 도어 내부 구조가 매우 중요합니다.

---

2. 도어 빔(Impact Beam)의 구조와 역할

출처: linkedin/Mohammad Afshar

도어 안쪽에는 ‘도어 임팩트 빔(또는 사이드 임팩트 빔)’이라는 강성이 매우 높은 빔 구조가 들어 있습니다.

이 빔은 측면 충격 에너지를 분산·흡수하여 탑승자의 생존 공간을 확보하는 데 결정적 역할을 합니다.





구성 요소	설명
도어 아우터 패널	외부에서 보이는 도어 표면, 디자인과 공기역학에 기여
도어 빔 (Impact Beam)	고장력 강판/보론강 등으로 제작, 충격 시 에너지 흡수 및 분산
도어 인너 패널	내부 마감과 창문, 전기 부품을 고정하는 구조
흡음재 및 보강재	충격시 소음, 진동을 줄여주고 구조를 더 단단히 보강

---

3. 도어 빔이 작동하는 원리 (측면 충돌 시)

아래 순서도로 도어 빔이 사고 시 어떻게 작동하는지 살펴볼 수 있습니다.

출처 : Euro NCAP / Polestar4



​

측면 충돌 발생

↓

외부 패널이 먼저 충격 흡수

↓

도어 빔이 강한 저항력으로 충격을 분산

↓

차체 A/B 필러로 충격 전달 및 에너지 분산

↓

실내 탑승공간 침입 최소화

↓

탑승자의 생존 공간 확보

---

4. 차량마다 다른 도어 빔 설계

브랜드나 차종에 따라 도어 빔 설계는 매우 다릅니다.

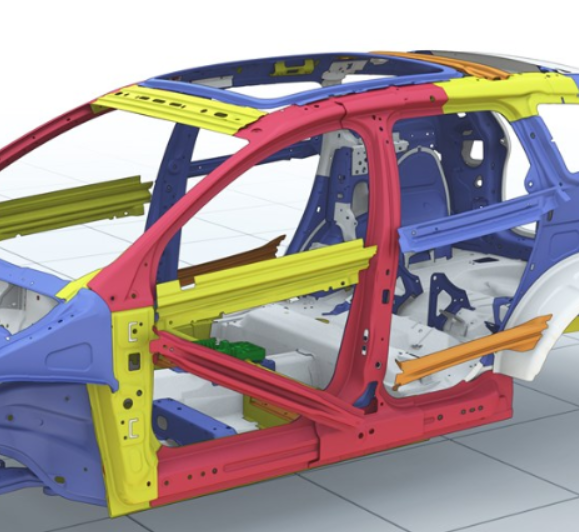

출처: media.volvocars : V60

차량 등급	빔 소재	특징 및 적용 사례
경차	일반 고장력 강판	무게 절감이 중요해 최소한의 보강 구조 사용
중형차	보론강 or 핫스탬핑강	강성과 연성이 뛰어나고 충격 분산에 유리
고급차/SUV	이중 도어 빔 구조	하단 + 중앙 2중 보강, 충격 흡수 범위 넓힘
전기차	배터리 보호 강화	사이드실과 도어 빔에 더 높은 강성 재료 적용

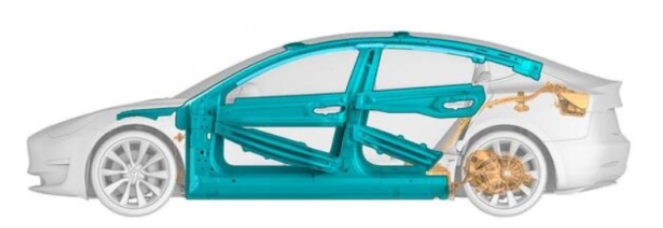

Model 3 door 구조





🔧 특히 전기차는 배터리 보호를 위해 도어와 하부 구조에 더 많은 보강재를 사용하는 경향이 있습니다.

---

5. 기술은 진화 중 – 알루미늄, 복합소재까지

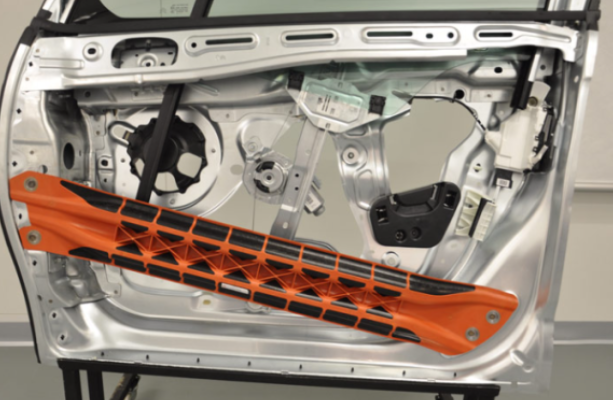

Plastic impact beam

최근에는 도어 빔에 알루미늄 합금, 탄소섬유 강화플라스틱(CFRP) 등

가볍고 강한 소재들이 사용되며, 충돌 시 에너지 흡수율은 더 높아지고, 차량 무게는 더 줄어들고 있습니다.

---

6. 운전자가 알면 좋은 팁



• 중고차 구매 시 도어 교체 이력 확인: 도어 빔이 빠지거나 약한 자재로 대체된 경우 안전에 치명적입니다.

​

• 사이드 에어백과의 연계: 도어 빔 + 사이드 에어백 조합이 가장 이상적인 안전 설계입니다.

​



• SUV도 안심 금물: 차체가 높다고 해도 측면 충돌은 언제나 위험합니다. 도어 구조 확인이 중요합니다.

---

마무리하며 – 보이지 않는 곳에서 우리를 지키는 기술

자동차 도어는 단순한 ‘문’이 아닙니다.

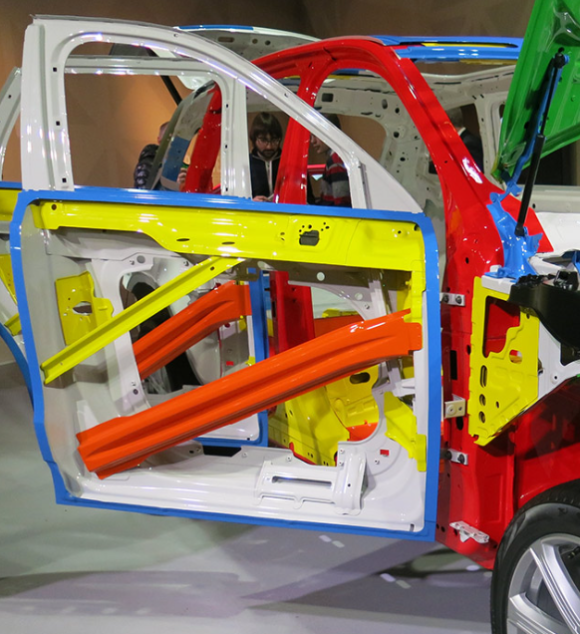

XC90 door 내부

당신의 생명을 지켜주는 강철 방패, 그것이 바로 도어 임팩트 빔입니다.

다음 번에 차량을 탈 때, 문을 여는 순간 이렇게 생각해보세요.

“내가 지금, 가장 튼튼한 보호막을 열고 들어가는구나.”
